簡易DIY安裝

注意事項

• 保護電源元件避免進水
• 務必使用包裝內提供的電源元件
• 不要切斷脈衝電纜和24V的電源線
• 不要移除保護蓋和脈衝電纜絕緣體
• 工作溫度範圍是-10℃~+50℃
• 設備必須用水清洗
• 受熱面溫度最高不能超過95℃

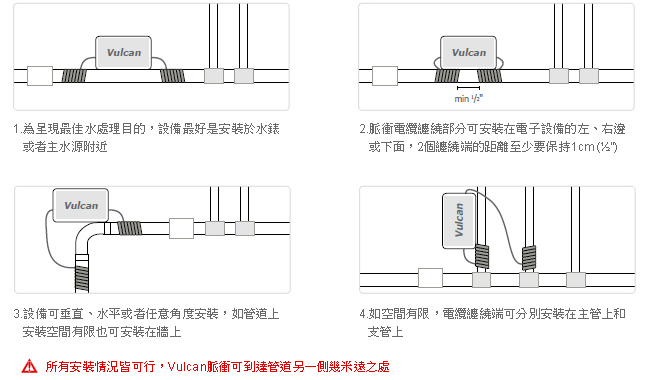

安裝須知

Vulcan3000 ~ 5000(1½”~2”) 安裝指南

• 將設備固定在管路上之前請先確認兩側管路長度是否可容納纜線長度
• 將束帶從設備底端的安裝孔穿過，把設備緊繫於管道上
• 將一條脈衝電纜與設備連接，用束帶將電纜緊繫於管道上
• 將脈衝電纜一圈一圈纏繞在管道上，務必確保電纜纏的緊實，
  且電纜線與電纜線之間要相互緊靠在一起，應避免重疊或分開
• 用另一個束帶把電纜的末端緊繫在管道上，重複如上操作步驟C-D
• 將電源元件接到插座上，再插入設備右上方的插孔
• 設備開始啟動後，紅色的指示燈將會亮起，系統便開始運作

Vulcan S10 ~ S500(3”~20”) 安裝指南

• 將設備固定在管路上之前請先確認兩側管路長度是否可容納纜線長度
• 將束帶從設備底端的安裝孔穿過，將設備緊繫於管道上
• 將一條脈衝電纜與設備連接，用束帶將電纜緊繫於管道上
• 將脈衝電纜一圈一圈纏繞在管道上，務必確保電纜纏的緊實，
  且電纜線與電纜線之間要相互緊靠在一起，應避免重疊或分開
• 用另一個束帶把電纜的末端緊繫在管道上，重複如上操作步驟C-D
• 再把另一條脈衝電纜插入插孔，重複B-E步驟直到所有電纜都用完
• 將電源元件接到插座上，再插入設備右上方的插孔
• 依據管徑，觸摸左側感應器調整設備應對管徑
